UE5：軌道線の描画
UE5、プリミティブな線を描画する方法をいろいろ試したけど、ようやく決定版かもしれない実装方法が判った。
ヘッダファイルはこんな感じ
private:
static ULineBatchComponent* GetDebugLineBatcher(const UWorld* InWorld, bool bPersistentLines, float LifeTime, bool bDepthIsForeground);
public:
UFUNCTION(BlueprintCallable)
static void ClearScreen(UObject* context);
UFUNCTION(BlueprintCallable)
static void DrawOrbitLine(UPARAM(ref) const UObject* context, const TArray<FCartesianElements>& OrbitPoints, const FVector& Offset, FLinearColor Color, float Thickness);実装はこう。
#include <Kismet/GameplayStatics.h>
#include <Blueprint/WidgetLayoutLibrary.h>
#include "Components/LineBatchComponent.h"
ULineBatchComponent* UDrawScreen::GetDebugLineBatcher(const UWorld* InWorld, bool bPersistentLines, float LifeTime, bool bDepthIsForeground)
{
return (InWorld ? (bDepthIsForeground ? InWorld->ForegroundLineBatcher : ((bPersistentLines || (LifeTime > 0.f)) ? InWorld->PersistentLineBatcher : InWorld->LineBatcher)) : nullptr);
}
void UDrawScreen::ClearScreen(UObject* context)
{
UWorld* world = context->GetWorld();
if (world)
{
ULineBatchComponent* const LineBatcher = GetDebugLineBatcher(world, false, 0 , true);
LineBatcher->Flush();
}
}
void UDrawScreen::DrawOrbitLine(UPARAM(ref) const UObject* context, const TArray<FCartesianElements>& OrbitPoints, const FVector& Offset, FLinearColor Color, float Thickness)
{
if (!context) {
return;
}
UWorld* world = context->GetWorld();
if (!world) {
return;
}
ULineBatchComponent* const LineBatcher = GetDebugLineBatcher(world, false, 0, true);
for (int32 Index = 0; Index < OrbitPoints.Num(); Index++) {
FVector StartPoint = OrbitPoints[Index].Coordinates - Offset;
FVector EndPoint = (OrbitPoints.Num() - 1 != Index ? OrbitPoints[Index + 1].Coordinates : OrbitPoints[0].Coordinates) - Offset;
LineBatcher->DrawLine(StartPoint, EndPoint, Color, SDPG_World, Thickness, -1);
}
}

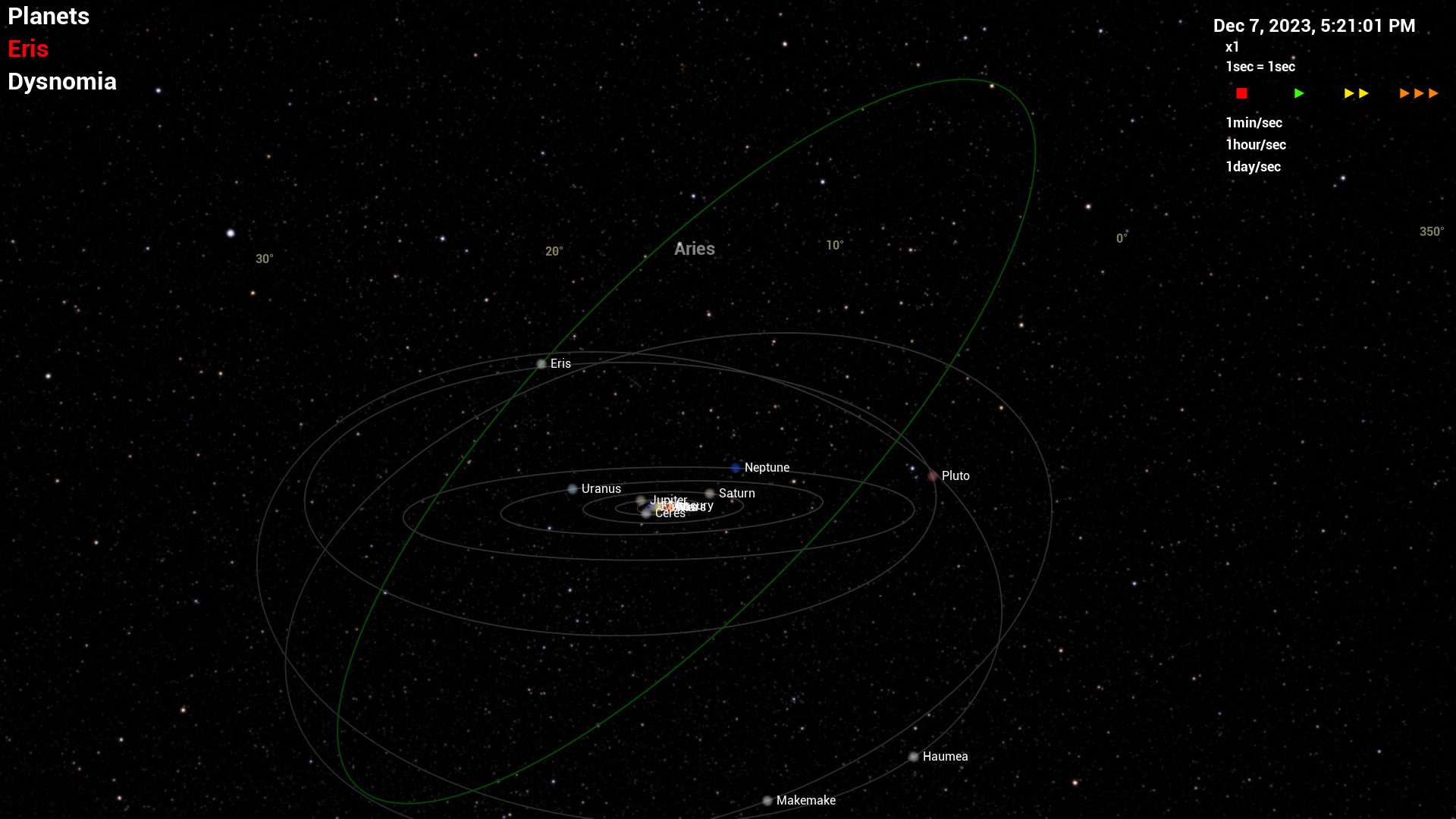

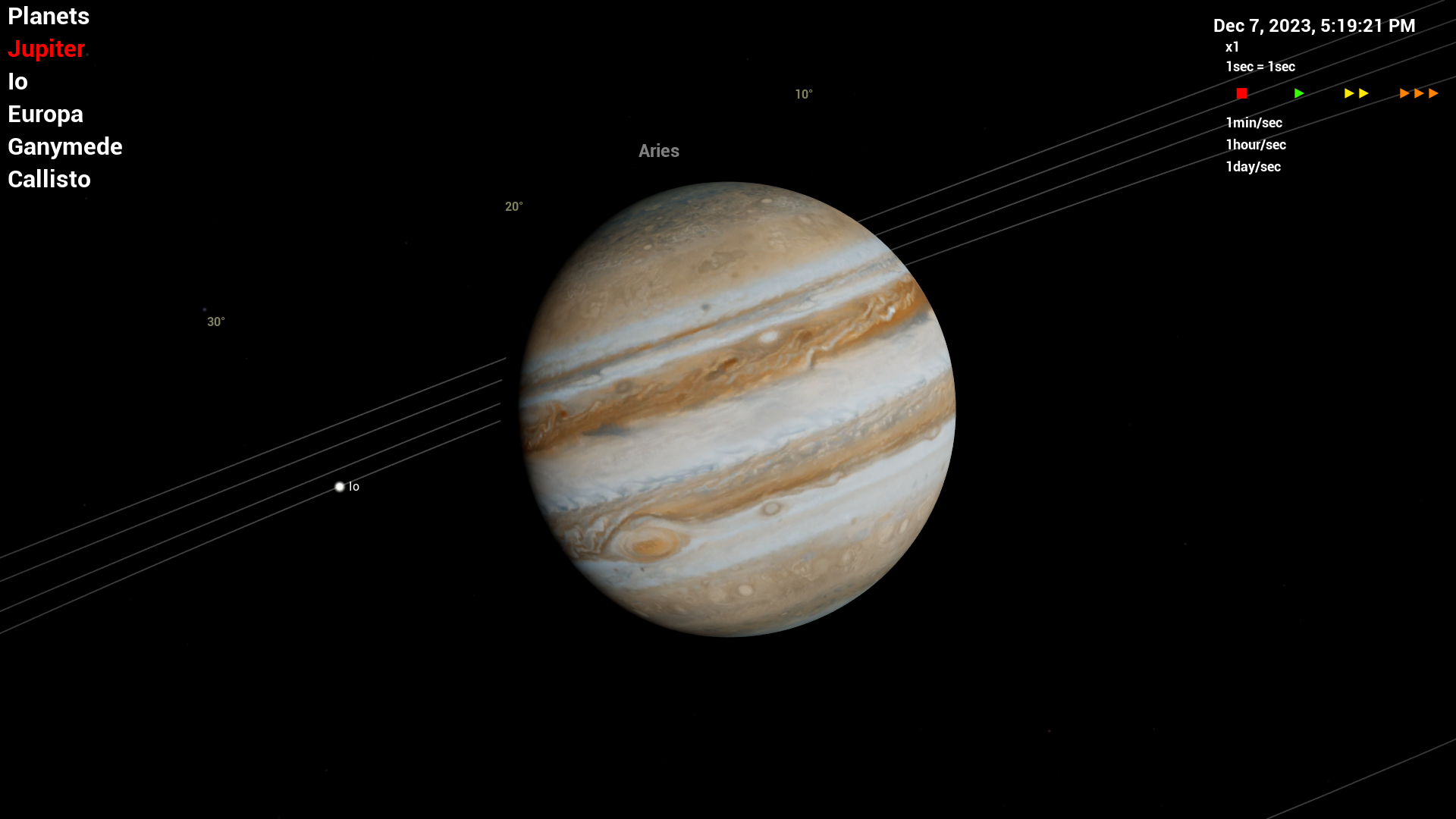

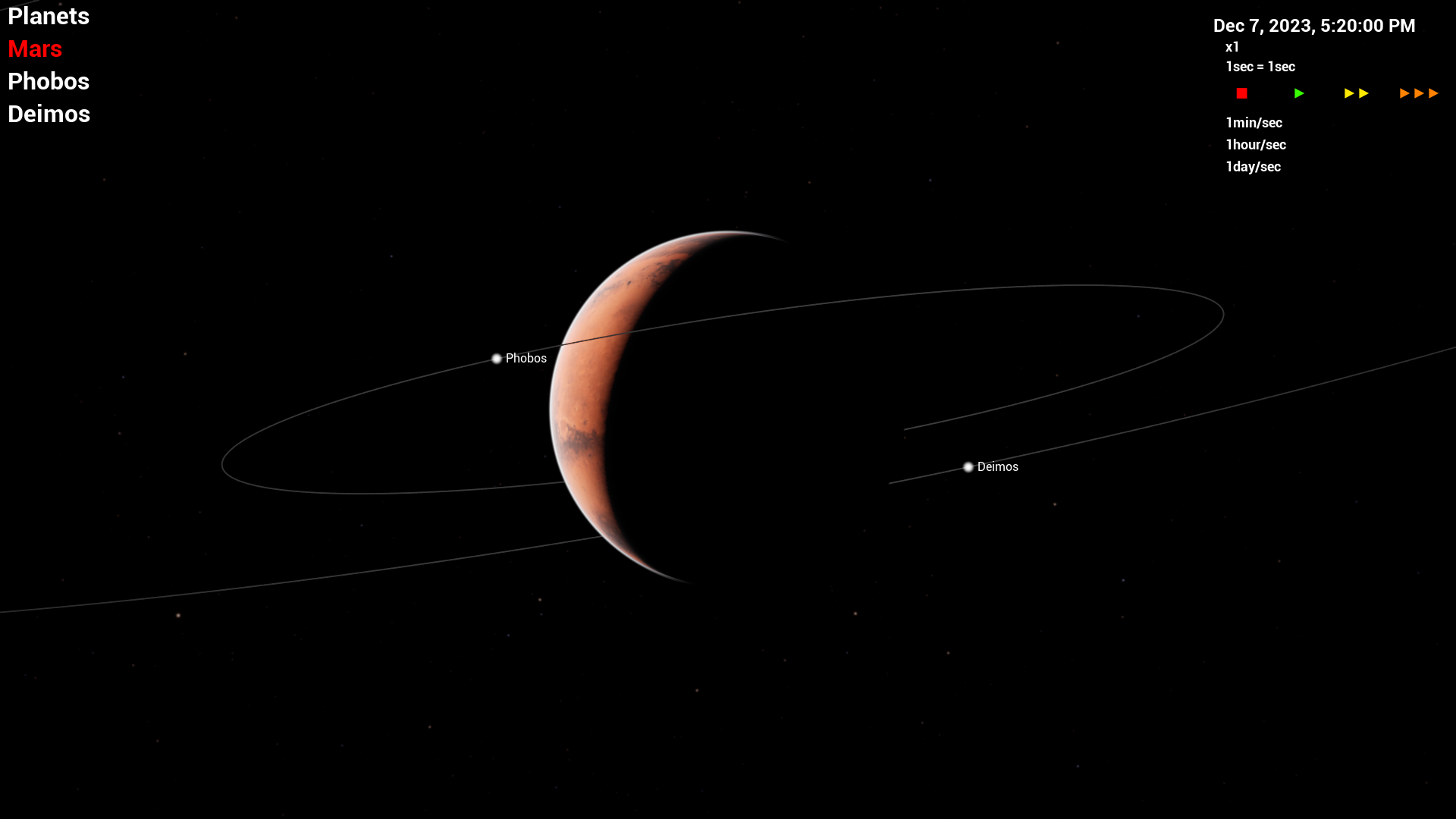

自前でいちいち遮蔽を考慮しなくても、惑星の向こう側の線は非表示にしてくれる。
ちょっとはまったのが、線の太さを決めるThicknessの値。
Thicknessは、0を指定すると、距離にかかわらず同じ太さの線を描画してくれる。
ちょっと細くしたい、太くしたいと思って、0.5や10を指定しても、うまくいかなかった。
いろいろ試してみて、0以外を指定したときは、ワールド空間上で指定したサイズの線が描画されることが判った。
なので、100000とか極端に大きな値を指定すると太い線が描画されるけど、カメラからの距離に応じて太さが変わってしまう（近くは太く、遠くは細くなる）ので、軌道線を描画したい、という目的にはちょっと使いずらい。
線の細さは、線の色を薄めにすることで対応した。
後、パッケージ化したとき、DepelopmentとShippingでは、線の見かけがちょっと変わることが判った。
おそらく、FLineBatcherSceneProxyの線を描画する方法が、デバッグとそうでないときで変わっているからだと思う。
#if UE_ENABLE_DEBUG_DRAWING
//If we are in a debug draw build, this line batcher should write out to the debug only PDI
FPrimitiveDrawInterface* PDI = Collector.GetDebugPDI(ViewIndex);
#else
FPrimitiveDrawInterface* PDI = Collector.GetPDI(ViewIndex);
#endif今回、ULineBatchComponentを呼び出す方法で実装しているけど、ここには、UPrimitiveComponent から派生させた、自前のCompornetを実装する方法が記載されている。
Drawing 2D Lines with 3D Occlusion - Rendering - Epic Developer Community Forumsここまでやるかはわからないけど、より多彩な線を描画したい場合はこうしたほうがいいのかも。
